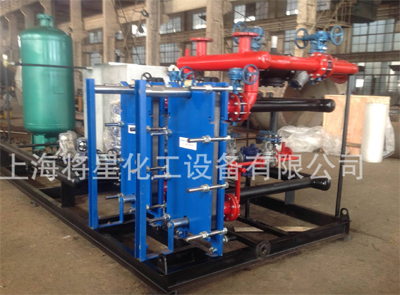

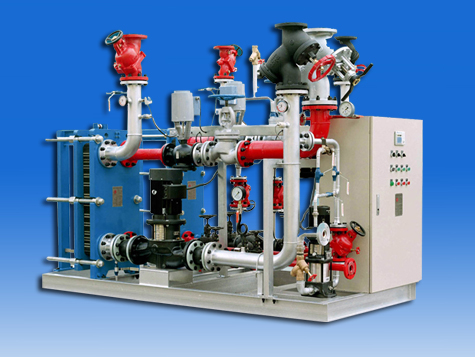

板式换热器机组在中央空调制冷系统中的应用

板式换热器机组工作原理:
蒸汽或高温水在温控阀控制下,按供热系统所需流量送入板式换热机组,换热器以间接换热方式将热用户的采暖(空调)回水加热;被加热水首先流经不锈钢芯除污器,再经循环泵进入换热器被加热后供用户使用,周而复始。一次热媒在板式换热机组换热后又回至一次供热管网。系统的水量损失由补水泵按设定的压力自动补充,确保系统压力稳定、正常运行。

板式换热器机组组成:
换热机组由板式换热器、智能温控装置、智能电控装置、循环泵、补水泵、稳压膨胀水箱、补(凝)水箱、过滤器、阀门、仪表、传感器、配管底座等组成。

板式换热器机组特点
1、本机组优化设计,布局合理,结构紧凑,占地面积小,节省土建投资,安装维护方便。
2、本换热机组采用高科技控制手段,智能化、自动化程度高,易于操作,可实现无人值守。
3、本换热机组自动补水,自动定压,补水泵可全自动运行和手动控制。
4、本机组设备部件均采用高品质产品,选用高效板式换热器,换热高效快速,节省热能,增容方便,维护简单。整机配置先进、合理,控制完善。

板式换热器机组优势
1. 板式换热机组自动定时开关机。可以根据时间、日期、不同时段实现定时开关机控制。
2. 备用循环泵及换热器自动定时切换。循环泵定时切换、循环泵故障自动跨越;主板式换热器与备用板式换热器定时切换,最大限度延长系统使用寿命。
3. 工频与变频自动切换。系统采集温度及压力信号,控制循环泵、补水泵的变频。可自动实现多台循环泵及多台补水泵之间变频切换,变频与工频的自动切换。
4. 和智能换热机组相比,板式换热机组更简洁直观、人性化的人机界面,操作使用方便。通过配备触摸屏,该系统将具有良好的人机界面,可显示完整的系统运行状态,设备现状及各种热力参数,运行参数集中数显。可就地控制,也可与中央控制室联网,方便用户远程监控。
5. 板式换热机组强大的远程通讯功能。即可有线也可无线上联上位机。既可实现局域网控制,也可实现无线监控。故障发生时会即时发送无线报警信号到管理员手机上,以便在第一时间对系统进行检修。

板式换热器机组应用范围:
本换热机组具有高效、节能、智能化、自动化等优点。
可广泛适用于工厂、机关、学校、住宅小区、别墅等民用建筑,商场、宾馆、饭店、度假村等商用建筑的采暖、空调、洗浴用水、生活用水、游泳池冬日用水,也可用于制备工业生产工艺用水,以及各种需要换热的场所。板式换热机组在中央空调系统中主要是蒸发和冷凝的作用,制冷剂经过压缩机压缩成高温高压气体后与冷却水进行热交换,形成低温高压的液体,经过减压形成低温低压的液体,然后经过蒸发器与冷冻水进行热交换吸收冷冻水的热量蒸发成为热蒸汽,再进入压缩机中进行循环,降温后的冷冻水被送到用户端。
压缩机出来的冷媒(制冷剂)高温高压的气体,流经冷凝哭喊 ,降温降压,冷凝器通过冷却水系统将热量带到冷却塔排出,冷媒继续流动经过节流装置,成低温低压液体,流经蒸发器,吸热,再经压缩。在蒸发器的两端接有冷冻水循环系统,制冷剂在此次吸的热量将冷冻水温度降低,使低温的水流到用户端,再经过见机盘管进行热交换,将冷风吹出。
