板式换热器板片设计加工技术要求

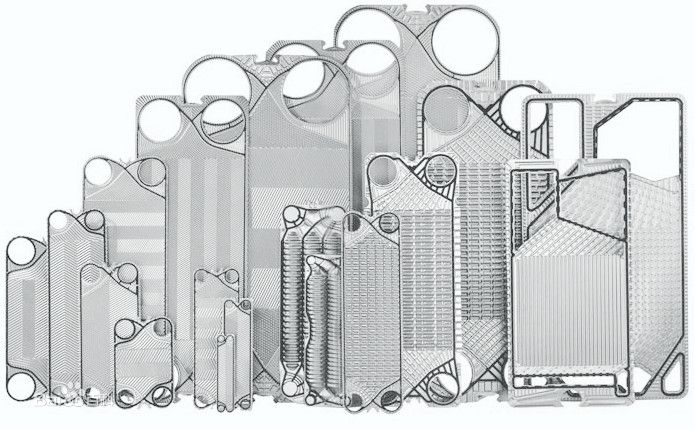

板式换热器板片是专门用于板式换热器中用来隔离介质和进行热交换的板片，是板式换热器的重要组成部分。
它的主要材质有不锈钢(SUS304.316)，钛及钛钯(Ti,Ti-Pd)，20Cr,18Ni,6Mo(254SMO)等。

板式换热器板片组成：
1、每张板片包含两个部件：
2、金属板：按不同传热工况压制成不同的形状以保证最佳效果。
3、橡胶垫圈：安装在沿板片周边的垫圈槽内，形成密封和介质导流。

板式换热器板片密封原理：
在波纹板片上粘有密封垫，密封垫设计成双道密封结构，并具有信号孔。当介质如从第一道密封泄漏时，可从信号孔泄出，便能及早发现问题加以解决，不会造成两种介质的混合。
密封垫根据不同的介质和操作温度选用不同的胶种。

板式换热器板片设计加工技术要求：
1、成型减薄量应不大于原实际板厚的30%。
2、任意方向的基面平行度不大于3/1000mm。
3、波纹深度偏差应不大于0.20mm，垫片槽深度偏差也不应大于0.20mm。
4、食品工业用的板片，冲压后其工作表面的粗糙度应不低于原板材。
5、表面不允许超过厚度公差的凹坑、划伤、压痕等缺陷，冲切毛刺必须清除干净。
